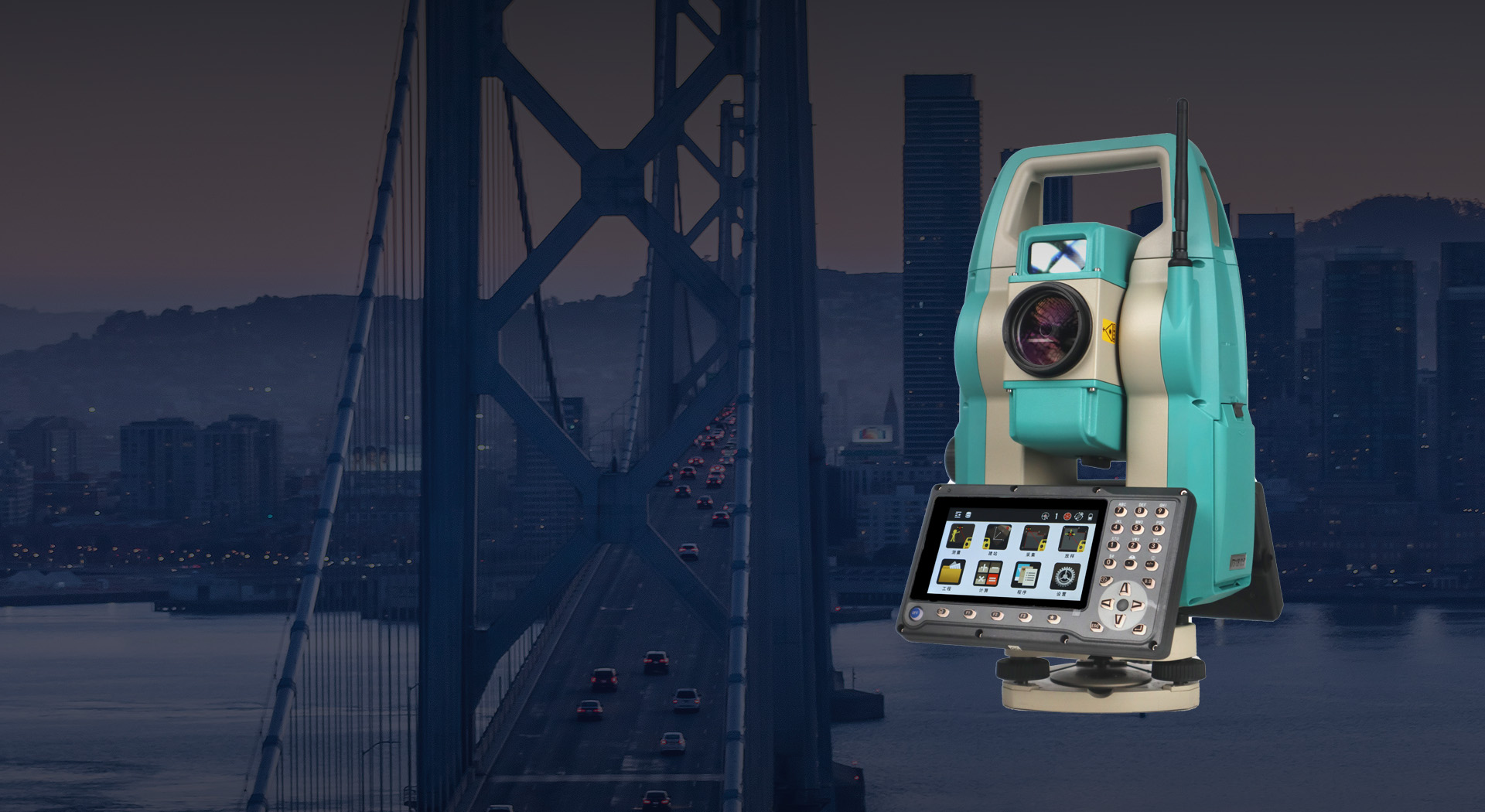

TS10B单人测量系统

星瑞达单人测量系统由智能测站与高效镜站协同作业，测站搭载TS10B高精度测量机器人，镜站系统集成RD10平板终端、高精度360°棱镜及多功能对中杆，作业人员通过平板即可远程操控全站仪，单人轻松完成数据采集、复杂放样及三维建模等全流程任务。星瑞达单人测量系统兼具RTK的灵活性与全站仪的毫米级精度，大幅提高作业效率。

单人测量系统连接说明书下载 TS10B全站仪说明书下载 TS10B彩页下载
TS10B 单人测量系统

  • 测角精度

    1″

  • 测距精度

    1+1ppm

  • ATR测程

    1500m

详细参数

  • 真正的单人全流程操作

  • 智能技术解放人力

  • 极简操作，新手友好

  • 优越的跟踪性能

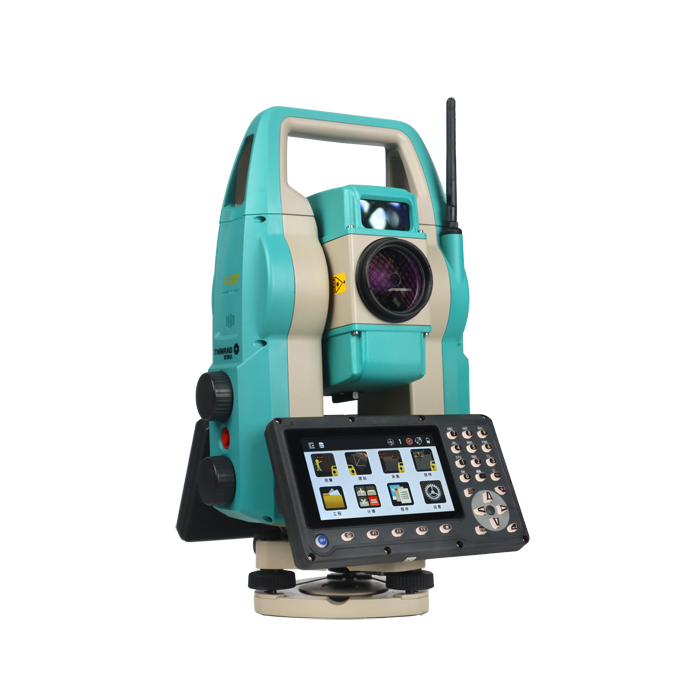

TS10B 单人测量系统
仪器型号TS10B 1"
角度测量
测角方式绝对编码测角技术
最小读数0.1"
精度1"
探测方式水平盘:四对径 竖直盘:四对径
棱镜距离测量（有合作目标）
测程单棱镜/三棱镜组5000/6500m
精度±(1+1×10⁻⁶·D)mm
测量时间单次1.0s，连续0.3s，跟踪0.2s
免棱镜距离测量（无合作目标）
测程（柯达灰，90%反射率）1000m
反射板1200m
精度±(3+2×10⁻⁶·D)mm
测量时间单次1.0s，连续0.3s，跟踪0.2s
伺服系统
马达类型高精度电磁直驱伺服电机
最高转速360°/s
超级搜索PS（标准圆棱镜，良好气象条件下）
搜索范围1.5~500m
典型搜索时间<15s(典型搜索范围内)
典型搜索范围36°（垂直方向),360°（水平方向）
自定义搜索窗口支持
自动照准ATR（标准圆棱镜，良好气象条件下）
测程（标准棱镜）1.5~1500m
跟踪模式800m
重复照准精度0.5"
多目标识别最小角度5'
视场中搜索时间<5s
视场1.2°（垂直方向），1.5°（水平方向）
自定义搜索窗口支持
望远镜
物镜有效孔径望远：45mm 测距：47mm
放大倍率30X
视场角1°30'
最小对焦距离1.5m
系统与通讯
数据传输接口蓝牙、WiFi、热点、USB、micro USB、RS232串口
无线通讯超远距离蓝牙600m
4G/3G/2G移动，联通，电信
系统版本Android 9.0
系统综合参数
补偿器双轴液体光电式电子补偿器(补偿范围：±6'，精度1"，分辨率0.1")
气象修正输入温度气压自动改正
导向光支持
圆水准器6'/2mm
ROM32GB
RAM3GB
显示部分
屏幕类型双面，LCD，图形式，带数字键盘
屏幕尺寸5.0英寸
数字显示最大：99999999.9999m 最小：0.1mm
影像
广角相机传感器500万像素CMOS传感器
镜头定焦
视场角水平方向：±7.05°；垂直方向：±5.3°
供电
电源4720mAh锂电池
电压直流14.4V
连续工作时间5小时
外接电源电压12~30V
环境性能
防尘防水等级IP66
工作温度-20℃~+50℃
存储温度-40℃~+70℃
尺寸及重量
尺寸385mm×230mm×225mm
重量7.6kg
